Premium EW zylindrisch
in Edelstahl V4a (1.4404/1.4571); 0,6 mm
Unser einwandiges Schornstein-System mit "zylindrischer" Steckverbindung ist für alle Regelfeuerstätten zertifiziert und zeichnet sich durch seine Vielfalt, hohe Qualität und einfache Montage aus.
Die Elemente werden einfach zusammengesteckt und sind zudem individuell ablengbar. Das System kann von der Schornstein-Sohle, aber auch ebenso mittels Rohrelement mit Schlaufen vom Dach aus leicht abgelassen werden.
Dieses System ist auch in WPG-Ausführung (im Werkstoff 1.4539) für Stückholz, Holzpellets und Hackschnitzel in feuchter Betriebsweise nach Rußbrand lieferbar und zugelassen!
Sonderanfertigungen wie zum Beispiel in "ovaler" Ausführung oder anderen Werkstoffen und Oberflächen runden das System ab!
Systemeigenschaften
- ID 80 – 600 mm
- V4a 1.4571/1.4404 (hochglänzend)
- WIG/Laser stumpfnaht- geschweißt
- Einsatz mit und ohne Dämmung möglich
- Niedertemperaturanlagen
- Für Regelfeuerstätten (Festbrennstoffe-trockene Betriebsweise) und Niedertemperaturkessel (Öl/Gas -feuchte Betriebsweise)
- Überdruckbetrieb mit Dichtungen bis 120°C oder 200°C möglich
- Unkomplizierte Schrägführung möglich
- Für den Innenbereich
- Feuchteunempfindlich und Trockenbetrieb
- Ständig güteüberwachte Qualität durch MPA
- 80mm Einstecktiefe für hohe Längsstabilität
- Platzsparende Steckverbindung durch innenliegende Kastensicke
- Hohe Bauteilvielfalt
Leistungserklärung No.:
DOP-No. CE-0432-00096-10 (EW-zylindrisch, Senkrechte)
DOP-No. 0432 CPR 00096-110 (Verbindungsleitung)
Das kann unser EW-System, zylindrisch noch:
- In Sonderausführung "WPG" (Werkstoff 1.4539) für Pellet/Holz in "feuchter Betriebsweise", russbrandbeständig zugelassen
- In Sonderausführung Werkstoff 1.4828 (Hochtemperatur) lieferbar
- In Sonderausführung "oval" lieferbar (nur im Unterdruckbetrieb)
- In Materialstärke 1,00 mm lieferbar
- Umfangreiches Zubehör lieferbar wie z.Bsp: Zugbegrenzer/Nebenluftvorrichtung
Wichtiger Hinweis:
Sanierung von Abgasanlagen sind durch den zuständigen Bezirksschornsteinfegermeister genehmigungspflichtig.
Unser kompetentes Vertriebsteam hilft gerne bei der Querschnittsberechnung sowie Projektplanung. Fragen Sie doch einfach bei uns an!
Produktübersicht
EW zylindrisch ohne Dichtungen /Unterdruck
EW zylindrisch mit Lippendichtungen / Überdruckbetrieb
Kondensatschale mit Ablauf
Verlängerungen für Kondensatablaufrohr, einseitig gemufft, GL 250mm, GL 500mm, GL 1000mm, Winkel 90°
Prüföffnung 140/200 mm (ohne Dehnschaft)
Prüföffnung 140/200mm (mit Dehnschaft)
T-Stück m. Bolzen
T-Stück m. Bolzen, Boden u. Ablauf seitl.
Sattelstück mit Bolzen und Klemmbänder (Sonderbauteil)
RV-Deckel "Standard" (bis 400°/nicht druckdicht) mit Aluknauf
Quetschdeckel (bis 120°/druckdicht) mit Kst. Knauf
Rauchrohranschlussteil mit Wandfutterschiebeelement für T-Stück "gleicher Abgang"
Verlängerung für Feuerungsanschluss mit Verbindermaß
Feuerungsanschluss 90° "gleicher Abgang", glatt (Verbindermaß). Auch mit erweiterten/reduzierten Abgang lieferbar!
Feuerungsanschluss 87° Abgang Sicke (druckdicht)
Feuerungsanschluss 45° Abgang glatt Verbindermaß. (Unterdruck)
Feuerungsanschluss 45° Abgang zyl. Sicke, (druckdicht)
Bogen 87° mit Stützfuß (druckdicht)
Wandfutter "doppelt" (passend bis Rohr 2,00mm)
Doppeltes Wandfutter kürzbar, GL 400 mm
Wandfutterschiebeelement passend über Verbindermaß
Isothermband 40 mm zum Abdichten im Wandfutter
ES-Verschluss / Blinddeckel passend über Verbindermaß
Reduzierung / Erweiterung Sicke Abgang glatt
Reduzierung / Erweiterung Sicke Abgang glatt
Rohrelement GL 1000mm
Rohrelement GL 1000mm mit Ablassschlaufe
Rohrelement GL 1000mm mit Abstandshalter
Rohrelement GL 1000mm mit Doppelmuffe
Rohrelement GL 500mm
Rohrelement GL 250mm
Steckverbinder für gekürztes Rohr (Muffenersatz)
Schachtabdeckung mit Arretierschrauben und Regenkragen
Regenkrage "lose" / Wandrosette
Dehnfugenblech "ohne Hinterlüftung"
Regenhaube (mit Klemmband)
Regenhaube (mit Klemmband) und Funkenflugsieb
Abstandsschelle mit Gewindeband
Mauerschelle
Bogen "starr" 15°
Bogen "starr" 30°
Bogen "starr" 45°
Bogen "verstellbar" 0-30° (nur Trockenbetrieb)
Dämmrohr, Länge 1000mm, Dicke 20mm
Dämmrohr, Länge 1000mm, Dicke 30mm
Klemmband, schmal
Außendichtung für Klemmband (bis 120° C/ oder bis 200°C) - kein Set-Artikel
Lippendichtung EPDM (bis 120°C) oder Viton (bis 200°C)
Bogen "starr" 90° für Verbindungsleitung
Nachrüstsatz Verschlussdeckel für Bogen 87°/90° mit Gewindeband
Bogen "starr" 90° mit Revisionsöffnung für Verbindungsleitung
Bogen "starr" 87° mit RVÖ, druckdicht für Verbindungsleitung
Bogen "drehbar" 0-90° mit RVÖ (nur Trockenbetrieb) für Verbindungsleitung
Ausgleichs-/ Schiebeelement GL 280-480mm für Verbindungsleitung bis 120°C mit Dichtung, für Verbindungsleitung
Rohrelement mit Kondensatablauf
Rohrelement mit Messöffnung
Nachrüstsatz für Messöffnung mit Gewindeband D 80-250 mm
Kesselanschlusselement, exzentrisch (auch in zentrisch lieferbar)
Stützfuß/Halter für Boden/Deckenmontage 500mm + verlängerter Stützfuß 1000mm inkl. 2 ½ " Muffe
Rohrschelle mit Schraube, Dübel
Anschlussmanschette als Körperschallabsorber (bis 120°C oder bis 230°C) lieferbar!
Anschlussmanschette (1 Paar) mit Spannschloss und Glasseidengewebe für D=90-250mm
ES-Türe 140 /200 mm oder 200/300 mm mit Rahmen

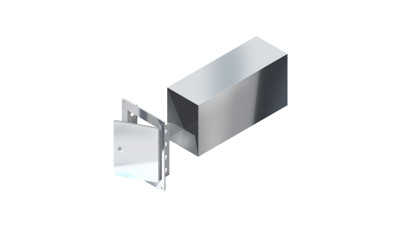

ES-Türe 140/200 mm oder 200/300 mm mit Kastenverlängerung 150mm oder 250mm
ES-Türe 140/200 mm mit Kastenverlängerung 150mm und Anschlag für Kondensatsperre
Kondensatsperre 140/200 mm für Türe mit Kasten und Anschlag
Kastenverlängerung 500 oder 1000 mm für ES-Türe 140/200 mit Rahmen
Kastenverlängerung 250 oder 500 mm für ES-Türe 200/300 mm mit Rahmen
Lüftungsgitter Edelstahl mit Türrahmen 140/200mm
Lüftungsgitter "verzinkt" 140/200 mm
Blitzschutzklemme
Siphon aus Kunststoff
Sack Mineralwolle "lose"/Stopfdämmung 14 kg
Zugbegrenzer 140/200mm KW Type 05-E „Edelstahl“ für Prüföffnung 140/200 mm und Kaminwange
Zugbegrenzer "Edelstahl" in "rund" D150mm mit Universaladapter für Verbindungsleitung 100-180mm
Zugbegrenzer „rund“, KW Type Z130 „Edelstahl“ für Rauchrohranschluss D 130mm
Zugbegrenzer "rund" D 150mm, KW Type Z150 für Rauchrohranschluss D=150mm, ES V2a
Zugbegrenzer "rund" D 150mm, Type ZUK150 mit Überdruckklappe für Rauchrohranschluss D150mm
Zugbegrenzer "rund" D 150mm, Type ZUK150S mit Überdruckklappe und gedämpfter Regelscheibe für Rauchrohranschluss D150mm
Zugbegrenzer „rund“ D 180mm Type ZUK 180 mit Überdruckklappe für Anschlussstück VBL
Anschlussstück für Zugregler "rund" 150mm inkl. Befestigung für Verbindungsleitung D 100-300mm
Anschlussstück für Zugregler "rund" 180mm inkl. Befestigung für Verbindungsleitung D 130-400mm
