Premium DW zylindrisch
Edelstahl, 30 mm Wärmedämmung, Materialstärke (0,6/0,5mm) bzw. (0,6/0,6mm)
Unser doppelwandiger, feuchteunempfindlicher ES-Elementschornstein mit „zylindrischer” Steckverbindung ist ein bewährter Klassiker (Klemmbandmontage) für alle Regelfeuerstätten.
Das System verfügt über einen sogenannten Kapilarstopp, der ein Eindringen von Feuchtigkeit aus dem Außenbereich in die Dämmung des Abgassystems verhindert. Auch das Eindringen von Kondensat im Inneren wird ausgeschlossen. Somit sind Sie technisch auf der sicheren Seite und können sich auf ein langlebiges System aus dem Hause Döring verlassen.

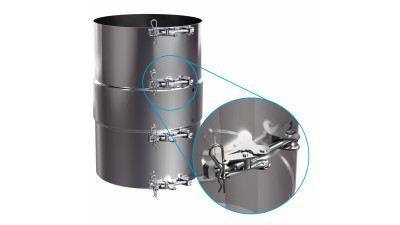

Die Verbindung der Elemente mittels mitgelieferter, breiter Schnellverschluss-Klemmbänder ist einfach, zuverlässig und hat sich seit vielen Jahren in der Praxis bewährt.
Dieses doppelwandige System besitzt eine 30 mm fugenlose Dämmung, für einen leisen Betrieb und geringer Oberflächentemperatur. Ebenso sorgt die Dämmung dafür, dass Temperaturschwankungen und Witterungseinflüsse von Außen den Abgasstrom im Inneren nicht negativ beeinflussen und der Schornsteinzug stabil bleibt. Das System ist im Baukastenprinzip jeder baulichen Anforderung gewachsen und wird vom Fachbetrieb vor Ort montiert.
Dieses System ist auch in WPG-Ausführung (im Werkstoff 1.4539) für Stückholz, Holzpellets und Hackschnitzel in feuchter Betriebsweise nach Rußbrand zugelassen!
Sonderanfertigungen wie zum Beispiel andere Oberflächen oder Werkstoffe und umfangreiches Zubehör runden das System ab!
Material:
• Innenrohr
- Edelstahl (1.4571/1.4404)
- Materialstärke 0,6 mm
- ID 100 – 600 mm
- frei ausdehnbar
• Wärmedämmung 30 mm (Brennbarkeitsklasse A1)
• Wärmedurchlasswiderstand 0,41m²K
• Außenmantel
- Edelstahl hochglänzend
- Materialstärke 0,5 mm, ab ID 400 mm 0,6 mm
- tragend
• Sofort einsatzbereit
• Niedertemperaturanlagen
• Regelfeuerstätten (feste Brennstoffe wie Holz, Kohle, Pellets, etc.)
• Öl- und Gasfeuerstätten
• Moderne Feuerstätten im Wohnungs-, Gewerbe- und Industriebau
• Geeignet für Unter- und Überdruckbetrieb
(zusätzliche Lippendichtungen erforderlich, welche am Innenrohr auf der Sickenseite eingelegt werden)
• Einstecktiefe 50 mm
• Feuchteunempfindlich für Öl/Gas und Trockenbetrieb für feste Brennstoffe
• Für den Innen,- und Außenbereich (im Innenbereich abklären, ob eine F90 Ummantelung gefordert wird)
• Ständig gute überwachte Qualität durch MPA

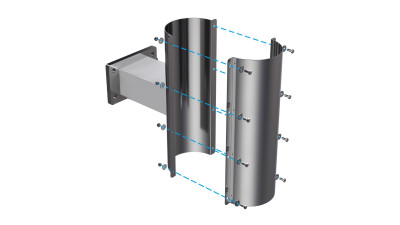

• Wandhalter Abstand max. alle 4 m
• freie Auskragung max. 3 m (ab letzter Wandhalterung, darüber hinaus Abspannung erforderlich)

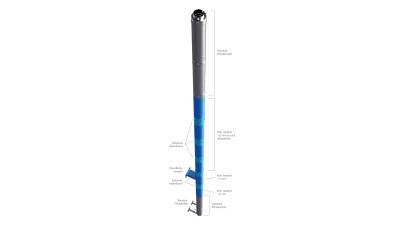

• mit DW-Statikset freie Auskragung max. 6,5 m (ID 100 bis ID 150 mm), max. 6,0 m (ID 180 bis ID 250 mm) mit Nachweis nach DIN EN 13084-1:2007 zum Erreichen der notwendigen Schornsteinsteinhöhe gemäß 1. BimSchV und VDI 3781 Blatt 4
Leistungserklärung No.:
DOP-No. 0432-CPR-00096-20 (DW_DW_zylindrisch/ Juli 2023) nach DIN EN 1856-1
DOP-No. 0432-CPR-00096-120 (DW_DW_EN1856-2/ April 2018) nach END 1856-2 (Verbindungsleitung)
Das kann unser DW-System noch:
• Außenmantel farbig pulverbeschichtet in allen RAL-Farben (mit Oberfläche in "matt", "seidenglänzend", "glänzend"), Kupfer galvanisiert, oder Edelstahl-Oberfläche "matt" oder "gebürstet"
• Innenrohr im Werkstoff 1.4539 (für WPG Ausführung feste Brennstoffe in feuchter Betriebsweise, russbrandbeständig)
• Innenrohr im Werkstoff 1.4828 (Hochtemperatur)
• Auch als doppelwandige Schornsteinkopfverlängerung einsetzbar!
• Umfangreiches Zubehör lieferbar wie z. Bsp. DW-Außenwandzugbegrenzer oder Decken-/Wand Brandschutzdurchführung
Wichtiger Hinweis:
Hinweise der Montageanleitung beachten!
Montagen von Abgasanlagen sind durch den zuständigen Bezirksschornsteinfegermeister genehmigungspflichtig.
Unser kompetentes Vertriebsteam hilft gerne bei der Querschnittberechnung sowie Projektplanung. Rufen Sie uns einfach an!
