Teleskop-Abspannset
Mit dem Teleskop-Abspannset kann unsere doppelwandige Edelstahlabgasanlage bis zu 5,5 m oberhalb der letzten statischen Wandbefestigung oder Sparrenhalterung hoch geführt werden. Damit lässt sich die erforderliche Mündungshöhe nach 1. BImSchV § 19 oder VDI 378 1 Blatt 4 in vielen Fällen einfach realisieren.
Vorteile:
- max. Abstand von letzter Halterung bis Abspannung 4 m, Abstand zur Mündung bis 5,5m
- Statisch geprüftes System bei Einhaltung der Randbedingungen
- Windlastzone WLZ2- bis 30 m Mündungshöhe über Gelände
- stufenlos verstellbar bis 2800 mm Länge

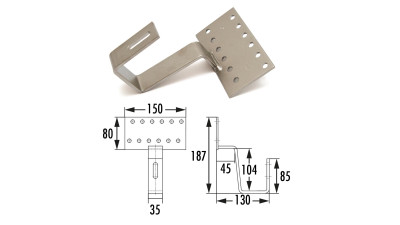

- kompletter Lieferumfang inkl. Abspannring, Stellring, teleskopierbaren Stangen und drehbaren Augenschrauben. Dachhaken bauseits oder als Zubehör erhältlich
- stabiler Stellring zur Längeneinstellung
- durch zusätzliche Sicherungsschraube M6 Kraft- und Formschluss für hohe Sicherheit
- statischer Nachweis bauseits, da von der Dachkonstruktion abhängig!
Beschreibung:
• Abspannring mit 2 teleskopierbaren Rundstangen bis 2800 mm
- max. Abstand von letzter Halterung: bis Abspannring 4 m, bis zur Mündung 5,5m (somit 1,5m freie Auskragung)
- Windlastzone WLZ 2- bis 30 m Mündungshöhe über Gelände
• lieferbar für DW-Systeme mit 30 mm Wärmedämmung
ID 100mm / AD 160mm
ID 130mm / AD 190mm
ID 150mm / AD 210mm
ID 160mm / AD 220mm
ID 180mm / AD 240mm
ID 200mm / AD 260mm
ID 250mm / AD 310mm
Auch lieferbar für LAS-System zu 60/100 mm, 80/125 mm, 100/150 mm, 110/160 mm
Anwendung:
• Bei Vergrößerung der Schornsteinhöhe gemäß 1. BlmSchV
• Zur bauseitigen Abstützung in der Dachkonstruktion
Unser kompetentes Vertriebsteam berät Sie gerne! Fragen Sie einfach bei uns an!
